Montagehalterung der TAC-B-Serie
Allgemeine Beschreibung
Die Spezialhalterung für die Außenmontage des TAC-B 4G oder TAC-B 3D-WP Sensors an Rohren oder Wänden.

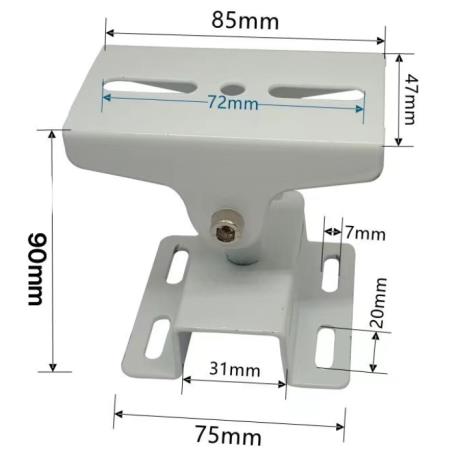

Spezifikationen der Montagebasis (Abbildung 1)
Die primäre Montagebasis ist für eine sichere Installation direkt an Wänden oder Masten konzipiert.
- Anwendung: Wand- oder Mastmontage.
- Basisbreite: 75 mm.
- Montageschnittstelle: 4 x Langlöcher (20 mm x 7 mm) für Flexibilität bei der Ausrichtung und dem Abstand der Befestigungselemente.
- Strukturelles Design: Verfügt über einen 31 mm breiten, zentralen U-förmigen Kanal, der eine stabile Positionierung und Verdrehsicherung bei der Montage auf zylindrischen Oberflächen gewährleistet.
Sensor-Montageadapter
Diese Adapterplatten dienen zur Befestigung der jeweiligen Sensormodelle an der primären Montagebasis. Beide Varianten weisen eine Standard-Materialstärke von 1,5 mm, eine Breite von 40 mm und einen zentralen U-förmigen Kanal (48 mm breit, 12 mm tief) für eine stabile Befestigung am Hauptgelenk der Halterung auf.

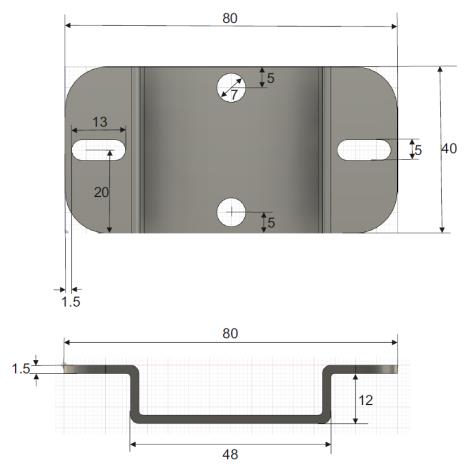

TAC-B 3D-WP Adapter (Abbildung 2)
- Kompatibilität: Entwickelt für den TAC-B 3D-WP-Sensor.
- Länge: 80 mm.
- Montage: Verfügt über 13 mm breite seitliche Schlitze zur Sensorbefestigung.

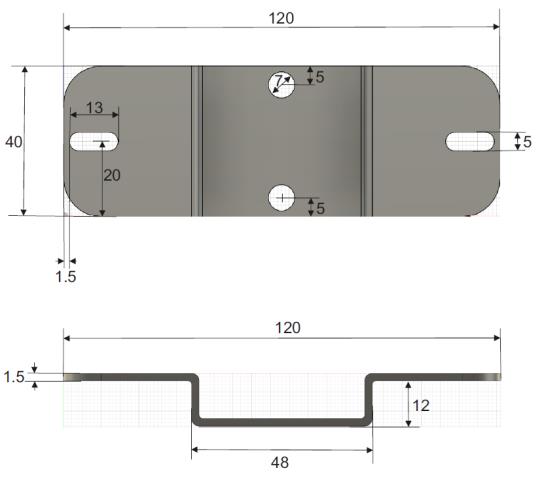

TAC-B 4G Adapter (Abbildung 3)
- Kompatibilität: Entwickelt für den größeren TAC-B 4G-Sensor.
- Länge: 120 mm.
- Montage: Verlängerte seitliche Schlitze (13 mm) zur Anpassung an das breitere Sensorgehäuse.
Abbildung 1. Primäre Montagebasis
Abbildung 2. Sensormontageadapter für TAC-B WP
Abbildung 3. Sensormontageadapter für TAC-B 4G
